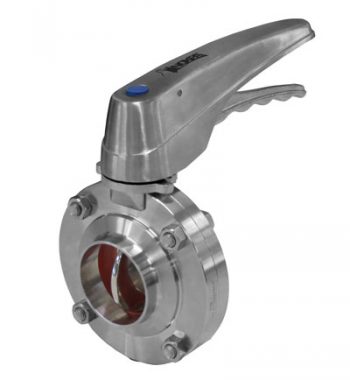

4800 Válvula de Mariposa

Las válvulas de mariposa, de accionamiento manual o automático, se pueden utilizar en la mayoría de aplicaciones de productos líquidos en las industrias alimentaria, farmacéutica y química.

LOGO INOXPA

Descripción

Principio de funcionamiento

La válvula de mariposa puede ser accionada automáticamente mediante un actuador o manualmente con la maneta.
La maneta bloquea la válvula en la posición de “abierto” o “cerrado” aunque también existen otras versiones con posiciones intermedias.
El actuador transforma el movimiento axial del pistón en un movimiento rotativo de 90º, que transmite a la mariposa.

Diseño y características

Diseño compacto y robusto.
Maneta multiposición estándar hasta DN 100/4”.
Maneta dos posiciones estándar para tamaños superiores a DN 100/4″.
Varios modelos de maneta y accionamientos neumáticos o eléctricos fácilmente intercambiables.
Baja pérdida de carga.
Laterales intercambiables con cualquier tipo de conexión.
Conexiones DIN 11850.
Trazabilidad de componentes.

Materiales

Mariposa y laterales: AISI 316L (forjados)
Maneta: AISI 304 / PP
Otras piezas de acero: AISI 304
Junta: EPDM según FDA 177.2600
Acabado superficial interno: Ra ≤ 0,8 µm
Acabado superficial externo: Mecanizado

Opciones

Válvula en AISI 304.
Juntas en NBR, VMQ o FPM.
Conexiones Clamp, SMS, RJT, FIL-IDF, etc.
Maneta multiposición de dos tamaños.
Maneta dos posiciones, palanca, micrométrica, con candado, etc.
Actuador neumático de simple y doble efecto, de diferentes tamaños según el par de maniobra de la válvula, o actuador eléctrico.
Posicionador electroneumático.
Detectores de posición inductivos.
Cabezal de control C-TOP (detectores de posición inductivos o microinterruptores).
Disponible en versión ATEX.
