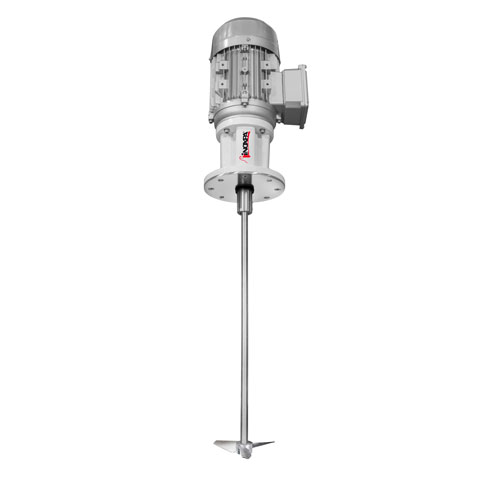

BCI Agitador Vertical
La gama de la serie BCI son agitadores verticales con motor directo. Se pueden utilizar en procesos de mezcla, disolución, dispersión y mantenimiento tanto en la industria alimentaria, cosmética, farmaceutica y química dónde se requiera una fuerte agitación a gran velocidad.
Aplicables en depósitos pequeños de hasta 1500 litros, generalmente en productos de baja viscosidad.
Descripción
Principio de funcionamiento
Los agitadores se instalan descentrados para evitar la entrada en rotación del producto, aunque también se pueden instalar centrados con rompecorrientes en el depósito.
La rotación de la hélice empuja el flujo de producto hacia el fondo del depósito, consiguiendo que este flujo suba hasta la superficie del líquido por las paredes del tanque. Este efecto se favorece si el tanque tiene un fondo bombeado.
La hélice Lineflux agita vigorosamente el contenido del depósito favoreciendo la mezcla, mientras que en el caso de la turbina con dientes de sierra se favorece la dispersión del producto.
Diseño y características
Agitador vertical.
Obturación mediante V-ring y retén.
Soporte de rodamientos.
Fijación de la hélice al eje y del eje al semieje mediante prisioneros allen.
Motor IEC B14, 1500 rpm, IP 55, aislamiento clase F.
Potencia máxima 0,75 kW.

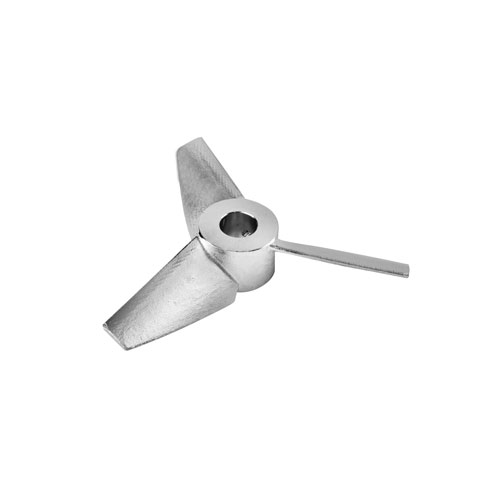

Hélice Lineflux (Tipo 18).
Materiales
Piezas en contacto con el producto: AISI 316L
V-ring y retén: NBR
Soporte de rodamientos: Aluminio
Acabado superficial Ra ≤ 0,8 μm (excepto hélice Lineflux)
Opciones
V-ring i retén en FPM.

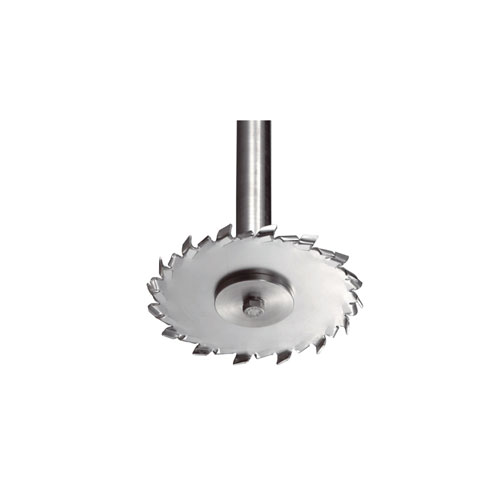

Turbina con dientes de sierra.
Hélice soldada y de acabado superficial Ra ≤ 0,5 µm.
Recubrimiento del motor.
Motores con otras protecciones.
Motores a 950 o 750 rpm.
Accionamiento neumático.
