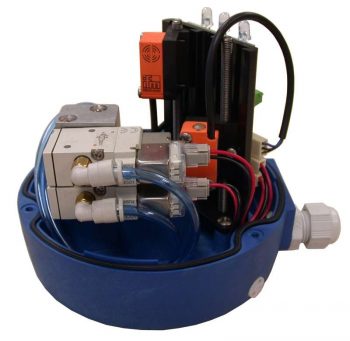

C-TOP Cabezal de Control C-TOP

El C-TOP es un cabezal de control neumático diseñado para asegurar un control óptimo de las válvulas de proceso de INOXPA. Es compatible con la mayoría de sistemas automatizados vía PLC (Programmable Logic Controllers) con comunicación Digital o bus (AS-interface).
C-TOP puede ser instalado en cualquier válvula de proceso existente en las industrias alimentarias, bebidas y biofarmacéuticas.

LOGO INOXPA

Descripción

Principio de funcionamiento

El C-TOP es un cabezal de control que incluye dispositivos de señalización y de mando para controlar todo tipo de válvulas de proceso (de émbolo).
Este elemento integra en un solo conjunto las siguientes funciones:

. Control neumático y eléctrico de la válvula
. Indicadores de posición con retroalimentación (feedback)
. Posibilidad de comunicación vía bus (AS-interface)

Van montados sobre el accionamiento neumático de las válvulas. Recibe señales desde un cuadro de mando o desde un PLC para maniobrar y envía señales hacia el PLC o cuadro de mando para indicar el estado/posición de la válvula.

Diseño y características

El C-TOP posee un diseño sencillo, modular, y resistente que garantiza su máxima flexibilidad en la instalación. Todos los C-TOP pueden ser configurados según las necesidades del cliente.
Configuración electroválvulas
. Accionamiento simple efecto – 1 electroválvula
. Accionamiento doble efecto – 2 electroválvulas
. Válvula mixproof – 3 electroválvulas

Configuración sensores
Detección de la posición de la válvula mediante microinterruptores o detectores inductivos.
. 1 posición (válvula abierta o cerrada) – 1 sensor
. 2 posiciones (válvula abierta y cerrada) – 2 sensores
. 3 posiciones (válvula abierta, válvula cerrada, limpieza asiento mixproof) – 3 sensores

Materiales

Base: PPO + GF
Tapa: PC transparente (estándar)
PSU transparente (opcional para trabajos en condiciones extremas)
Juntas: EPDM (estándar)

Opciones

Sensor externo (Detección de la elevación del asiento cuando esta no puede detectarse dentro del C-TOP).
Materiales para trabajo en condiciones extremas (tapa en PSU).
Electroválvulas 24, 110, 220 VAC.
Comunicación: AS-interface.

Marca

Inoxpa

LOGO INOXPA

Ficha Técnica

Modelo Descarga
C-TOP Cabezal de Control C-TOP Descargar

Instrucciones

Modelo Descarga
Operation Manual Descargar
