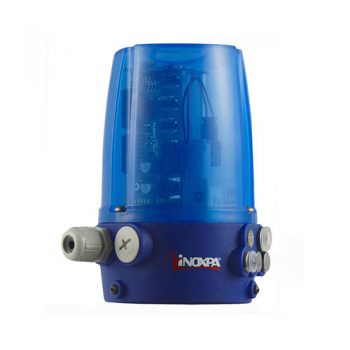

C-TOP+ Cabezal de Control
El C-TOP+ es un cabezal de control neumático diseñado para asegurar un control óptimo de las válvulas de proceso de INOXPA. Es compatible con la mayoría de sistemas automatizados vía PLC (Programmable Logic Controllers) con comunicación digital.
C-TOP+ puede ser instalado en cualquier válvula de proceso existente en las industrias alimentarias, bebidas y biofarmacéuticas.
Descripción
Principio de funcionamiento
C-TOP+ es un cabezal de control que incluye dispositivos de señalización y de mando para controlar todo tipo de válvulas de proceso.
Este elemento integra en un solo conjunto las siguientes funciones:
• Control neumático y eléctrico de la válvula
• Indicadores de posición con retroalimentación (feedback)
Van montados sobre el accionamiento neumático de las válvulas. Recibe señales desde un cuadro de mando o desde un PLC para maniobrar y envía señales hacia el PLC o cuadro de mando para indicar el estado/posición de la válvula.
El C-TOP+, además, incorpora 3 LEDs de señalización indicando en todo momento el estado de la válvula. El cuarto LED (blanco) indica si hay alimentación eléctrica.
Diseño y características
El C-TOP+ posee un diseño sencillo, modular, y resistente que garantiza su máxima flexibilidad en la instalación.
Dependiendo de la versión, el cabezal puede tener hasta tres electroválvulas 3/2 (NC) y tres sensores. Si es necesario, se puede conectar un sensor adicional externo y una eletcroválvula adicional externa.
Los sensores pueden ser del tipo magnetorresistivo o magnetico reed y se activan sin contacto, mediante un imán conectado al eje de control.
Los cabezales C-TOP+ se configuran en función de los requisitos de cada cliente.
Materiales
Tapa: Polipropileno
Cuerpo: Polipropileno reforzado
Base: Polipropileno reforzado
Juntas: EPDM
Tornillos: Acero inoxidable
Instrucciones
Modelo | Descarga |
---|---|
Operation Manual | Descargar |
