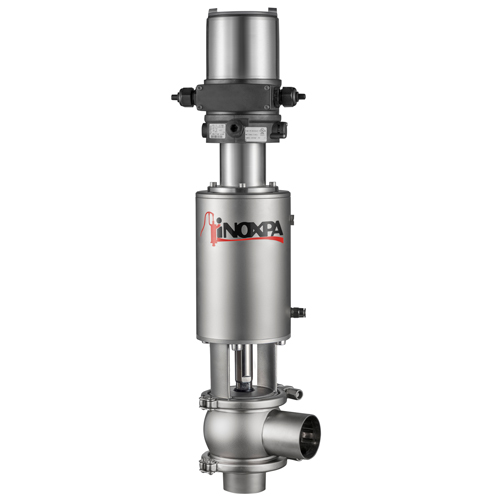

INNOVA G Válvula de Simple Asiento de Control
La válvula INNOVA Tipo G es una válvula neumática de simple asiento de control de caudal en aplicaciones higiénicas. Su función principal es la regulación de caudal, control de presión y nivel.
El diseño del obturador, permite una regulación equiporcentual del caudal para conseguir un factor Kv según las necesidades requeridas. Este tipo de regulación es recomendada para instalaciones con variaciones importantes de caudal o presión diferencial.
Posición controlable manualmente o con parámetro de proceso, a través del sensor de posición del accionamiento.
Descripción
Diseño y características
Válvula normalmente cerrada (NC) sin junta en el obturador.
Obturador equiporcentual de regulación.
Posicionador de doble función: controlador de posición (PD) o controlador de proceso (PID).
Fácil desmontaje de piezas internas aflojando una abrazadera clamp.
Linterna abierta permite inspección visual de obturación del eje.
Cuerpo orientable 360º.
Materiales
Piezas en contacto con el producto AISI 316L (1.4404)
Otras piezas de acero AISI 304 (1.4301)
Juntas en contacto con el producto EPDM
Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Opciones
Actuador neumático doble efecto.
Juntas en FPM, HNBR.
Junta en el asiento.
Otras conexiones.
Acabado superficial Ra ≤ 0,5 μm.
Cuerpo con camisa de calefacción.
Barrera de vapor.
