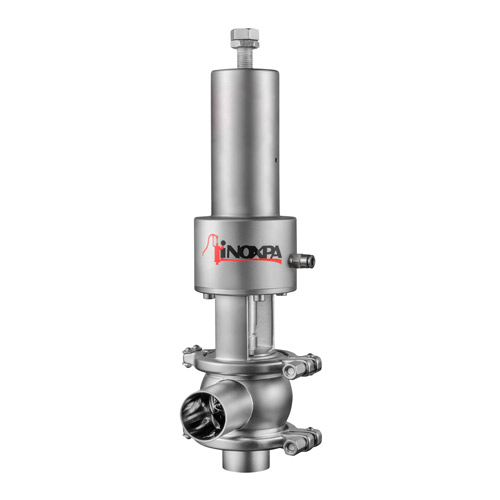

INNOVA J Válvula de Simple Asiento de Alivio
La válvula INNOVA tipo J es una válvula de simple asiento y accionamiento neumático diseñada como válvula de alivio en instalaciones higiénicas.
Las aplicaciones más importantes son: como válvula de by-pass para las bombas de desplazamiento positivo o para proteger los equipos en una situación de presión excesiva.
La presión del cierre de la válvula viene dada por la presión del muelle, que puede variarse mediante la regulación del tornillo situado en la parte superior.
En el momento que se sobrepasa esta presión de ajuste, la válvula se abre.
La válvula se suministra con actuador para permitir el paso del líquido durante los procesos de limpieza CIP.
Descripción
Diseño y características
Rango de presión de 0,5 a 6 bar.
Fácil montaje/desmontaje de las piezas internas mediante una abrazadera clamp.
Linterna abierta permite inspección visual de obturación de eje.
Cuerpo orientable 360º.
Materiales
Piezas en contacto con el producto AISI 316L (1.4404)
Otras piezas de inoxidable AISI 304 (1.4301)
Juntas EPDM
Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo mate
Opciones
Juntas en HNBR o FPM.
Otras conexiones.
Rango de presión de apertura: 6 a 10 bares
para medidas DN 25, 40 y 50 .
Detectores de posición externos.
Acabado superficial interno Ra ≤ 0,5 μm.
Cuerpo con camisa de calefacción.
Barrera de vapor.
Marca
Inoxpa
Ficha Técnica
| Modelo | Descarga |
|---|---|
| INNOVA J Válvula de Simple Asiento de Alivio | Descargar |
Instrucciones
| Modelo | Descarga |
|---|---|
| Operation Manual | Descargar |
