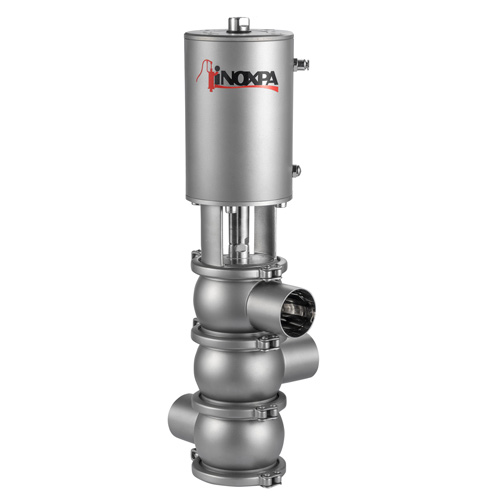

INNOVA L Válvula de Simple Asiento de Desvío
La válvula tipo L es una válvula neumática de simple asiento de desvío con flujo divergente para aplicaciones higiénicas. Su obturador está especialmente diseñado para ejecutar desvíos divergentes, ya que se prevé que cierre en contra de la dirección del flujo (entrada por cuerpo central y salida por cuerpo superior o inferior).
Descripción
Diseño y características
Montaje estandar con cierre en cuerpo inferior y desvío a cuerpo superior.
Cierre en cuerpo superior y desvío a cuerpo inferior con la simple inversión del actuador.
Fácil desmontaje para acceso a piezas internas aflojando una abrazadera clamp.
Linterna abierta permite inspección visual de obturación del eje.
Cuerpos orientables 360º.
Materiales
Piezas en contacto con el producto AISI 316L
Otras piezas de inoxidable AISI 304
Juntas en contacto con el producto EPDM
Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Tamaños disponibles
DIN EN 10357 serie A DN 25 – DN 100
(anterior DIN 11850 serie 2)
ASTM A269/270 DN 1″- DN 4″
(corresponde a tubo OD)
Conexiones Soldar
Opciones
Actuador neumático doble efecto.
Juntas en FPM, HNBR.
Otras conexiones.

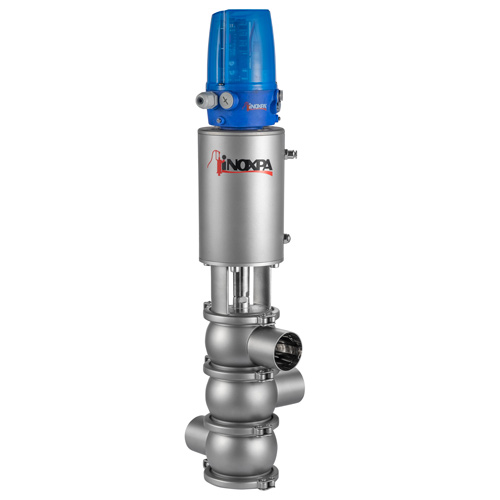

Cabezal de control C-TOP+.
Detectores de posición externos.
Barrera de vapor.
Cuerpo con camisa de calefacción.
Acabado superficial Ra ≤ 0,5 μm.
