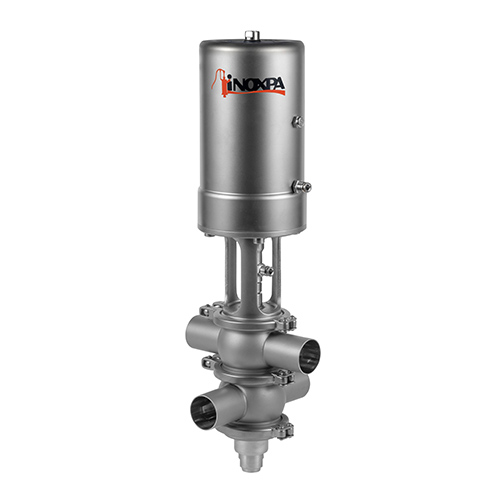

INNOVA S Válvula Mixproof de Doble Asiento de Cierre
La válvula mixproof INNOVA tipo S es una válvula neumática de doble asiento de cierre para aplicaciones higiénicas que mediante una cámara de detección de fugas, entre los dos asientos, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP (producto de limpieza).
La cámara de detección de fugas se limpia mediante una conexión externa de CIP situada en la linterna.
Descripción
Diseño y características
Diseño higiénico según EHEDG.
Sin fuga durante la apertura/cierre de la válvula.
Eje inferior equilibrado.
Actuador neumático de simple efecto.
Fácil desmontaje de piezas internas, aflojando una abrazadera.
La linterna abierta, permite la inspección visual de obturación del eje.
Cuerpos orientables 360 ºC.
Materiales
Piezas en contacto con el producto Acero inoxidable AISI 316L (1.4404)
Otras piezas de inoxidable Acero inoxidable AISI 304 (1.4301)
Junta EPDM (según FDA y CE 1935/2004)
Acabados superficiales:
Interno Pulido brillante Ra ≤ 0,8 μm
Externo Mate
Opciones
Juntas en FPM, HNBR.
Otras conexiones.
Cabezal de control C-TOP+.
Detectores de posición externos.
Acabado interno Ra ≤ 0,5 μm.
