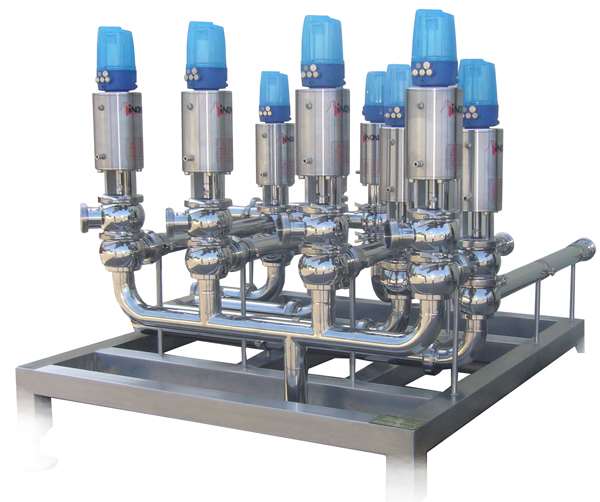

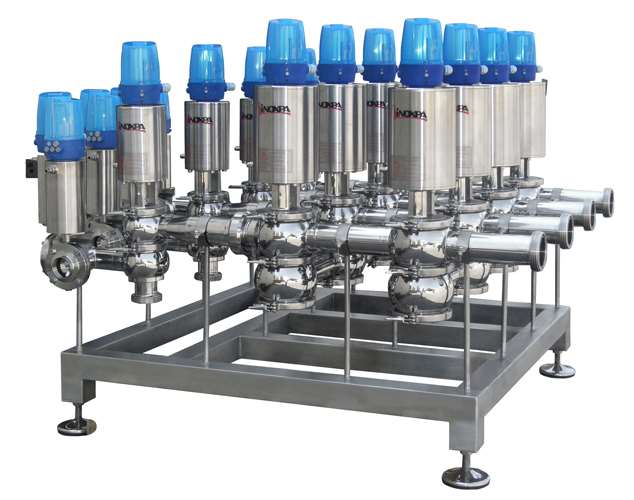

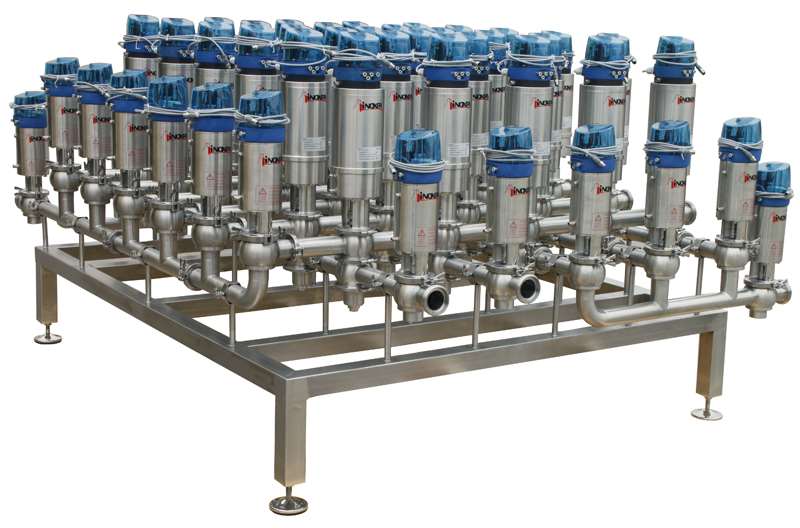

Manifold de Válvulas

Los manifolds de válvulas de Inoxpa permiten centralizar funciones de un depósito o varios de forma modular, mejorando la eficiencia del sistema y permitiendo un mejor control del proceso.
Un manifold es la alternativa automatizada a las placas multivias con codos cambiadores, y también a las mangueras flexibles. La automatización de esta operación da como resultado seguridad, flexibilidad y se amortiza rápidamente.
Un manifold aplicado en varias líneas permite limpiar un depósito mientras otro funciona en carga o descarga sin riesgo que los productos de las distintas líneas se mezclen.
Son una solución válida para los sectores alimentarios por ejemplo lácteos o zumos, en bebidas como cerveceras, el sector enológico y también cosmético y farmacéutico.

LOGO INOXPA

Descripción

Principio de funcionamiento

Se conecta a un depósito o línea, tantas válvulas como funciones tenga que realizar este elemento (por ejemplo carga, descarga, CIP…)
Se trabaja de forma automatizada y se elimina toda la manipulación manual, evitando así los riesgos de accidentes.

Diseño y características

– Consta de una matriz de válvulas en función del número de elementos a conectar (ya sean depósitos o líneas), y el número de funciones para cada uno de estos elementos. El conjunto está montado en módulos y sobre un bastidor con pies regulables.
– Las válvulas neumáticas son del tipo Mix Proof (multivias con doble asiento) y evitan las fugas de un cuerpo de la válvula a otro.- Las válvulas se suministran equilibradas.
– Cada válvula tiene un cabezal de control tipo C-TOP con electroválvulas y detectores.
– Se incluye un colector de distribución de aire con la unidad de mantenimiento necesaria y una válvula de corte para cada actuador.
– Se asegura la limpieza de estas válvulas Mix Proof con el sistema “Cavity Spray” o “Seat Lift”.
– Si se eligen válvulas “Cavity Spray”, en el mismo equipo se incluye el colector de distribución de limpieza para la conexión del CIP. En este colector se incluye una válvula de mariposa y un filtro por línea.
– En la parte inferior de la matriz de válvulas y tuberías, una bandeja inclinada recoge los drenajes del Manifold (producidos por las fugas o por el sistema de limpieza).
– En el mismo equipo se integra el cuadro eléctrico y la distribución neumática y eléctrica para facilitar la instalación.

Materiales

Piezas en contacto con el producto: AISI 316L
Otras piezas metálicas, actuadores, bastidor y bandeja
de recogida de drenajes, cuadro eléctrico: AISI 304
Juntas en contacto con el producto: EPDM
Soldaduras: realizadas con gas inerte, repasadas y decapadas

Opciones

Según las necesidades del cliente, habrá muchas versiones posibles. Aquí presentamos algunas de ellas:

Opciones según tipo de válvula:
– Válvula Multivia de asiento simple.
– Otros tipos de válvula.

Sistema de control:
– Con C-TOP simple en cada actuador neumático (con electroválvulas y detectores)
– Con C-TOP con bus de campo AS-i
– Sin cabezal de control C-TOP y instalando las electroválvulas en un armario eléctrico y detectores encima actuador neumático
– control de operaciones con un PLC
– panel operador para visualizar los estados de las válvulas

Otras variantes:
– Conexiones soldar, Clamp, SMS, RJT, IDF, Bridas
– Juntas en Viton®, NBR
– Posibilidad de válvulas con cuerpos mixtos (es decir, cuerpo superior e inferior de diámetros distintos)
– Soldadura en orbital
– Pruebas de presión (PED)
– Opción de actuador hasta 10bar
