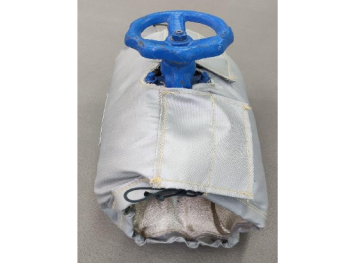

Mantas térmicas para válvulas y puntos singulares
Las mantas térmicasde Aislamientos Desmontables para puntos singulares constan deuna funda de dos caras de tejido rellenade material aislante de lana de vidrioque responde a la norma EN 14303. El aislamiento se adapta perfectamente a la forma que necesita el cliente ytiene un cierremediante velcro, hebillas o muelles que facilita su instalación.
Descripción
Proporciona una reducción en la temperatura superficial así comouna gran reducción enlas pérdidas de calor en estos puntos.Todas las mantasson fácilmente instalables, desmontablesy cumplen con la normativa BAR–TH–161 y BAT–TH–155.
|
Material cara fría y cara caliente |
|
|
Naturaleza |
Fibra de vidrio siliconado a dos caras |
|
Temperatura de servicio recomendada |
200 ºC |
|
Método de unión |
Costura empleando hilo Kevlar |
|
Aislamiento |
|||
|
Características |
Valor |
Unidades |
Normativa |
|
Naturaleza |
Lana de vidrio |
EN 14303 |
|
|
Temperatura máxima |
300 |
ºC |
EN 14706 |
|
de aplicación |
||||||
|
Reacción al fuego |
Euroclase A1 |
EN 13501-1 |
||||
|
Conductividad térmica |
50 |
100 |
200 |
ºC |
EN 12667 EN ISO 13787 |
|
|
0,038 |
0,047 |
0,070 |
W/m.K |
|||
|
Espesor empleado |
60 |
mm |
||||
|
Resistencia térmica según temperatura media |
50 |
100 |
ºC |
BAR-TH-161 BAT-TH-155 |
||
|
1,578 > 1,51 |
1,276 > 1,01 |
m2.K/W |
||||
|
Salud y seguridad |
El aislamiento consta de la marca de calidad RALT y el certificado EUCEB. |
|||||
1 Valor mínimo según la normativa BAR-TH-161 y BAT-TH-155.
|
Condiciones |
||
|
Característica |
Valor |
Unidades |
|
Fluido |
Agua saturada |
|
|
Presión |
6,18 |
bar |
|
Temperatura |
160 |
ºC |
|
Temperatura exterior |
25 |
ºC |
|
Tipo de pieza |
Válvula DN 501 |
|
-
Considerando pérdidas energéticas al diámetro de la brida.
|
Resultados |
||
|
Característica |
Valor |
Unidades |
|
Temperatura superficial |
28,18 |
ºC |
|
Conductividad térmica |
0,045 |
W/m.K |
|
Ahorro energético |
460 |
W |
|
Precio ahorro energético (Caldera 80% rendimiento) 2 |
120,50 |
€/año |
-
Considerado precio de 0,049 €/kWh PCS gas natural. Consideradas 3852 horas anuales de funcionamiento.
Marca
Productos Valvulinox
Ficha Técnica
| Modelo | Descarga |
|---|---|
| Mantas Térmicas | Ficha técnica Mantas Térmicas |
