Descripción

Principio de funcionamiento

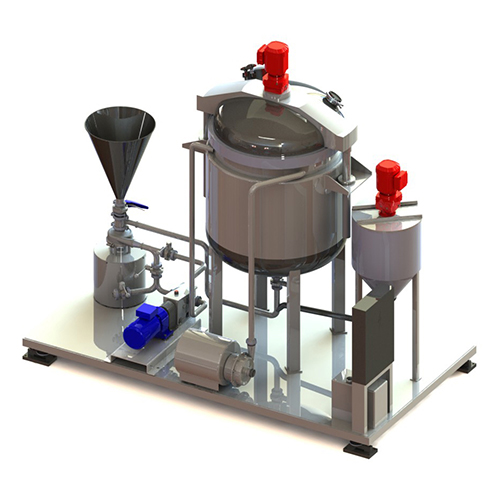

El equipo se ha diseñado con un depósito estanco donde se realiza la mezcla mediante un agitador central y radial si es necesario. Su tapa alberga una boca de inspección y carga del material de diámetro adecuado a la capacidad del equipo y la unidad agitadora con o sin elevación de la tapa. La velocidad de los agitadores está controlada por medio de un variador de velocidad electrónico.

Dispone de una bomba lobular, de tornillo helicoidal o centrífuga para trasegar el producto desde el depósito hacia el exterior o hacia el sistema de agitación agresivo tipo dispersador, emulsionador o mezclador de sólido-líquido.

El sistema también es portador de un depósito auxiliar de carga y premezcla de productos minoritarios.

Todo el equipo forma un conjunto monobloc interconectado eléctricamente y preparado para poder trabajar una vez conectado a sus servicios auxiliares.
Todo el conjunto se encuentra montado sobre bancada, en la cual se incorpora el cuadro eléctrico.

Como accesorios existe la bomba de alimentación de materia prima, bomba de vacio anillo líquido y sistema de limpieza CIP.

Diseño y características

El equipo básico dispone de un depósito, una tapa, un agitador o agitadores y un sistema de elevación de la tapa con su respectivo agitador.
Todo el montaje se realiza a base de racordaje tipo TRI-CLAMP.
Los motores y cuadros eléctricos están disponibles en protección IP-55.

Materiales

Zonas en contacto con el producto AISI 316 (EN 14404)
Resto de zonas AISI 304 (EN 14301)
Acabado interior Pulido brillante sanitario
Acabado exterior Matizado

Opciones

Los motores y cuadro eléctrico pueden estar disponibles en protección ATEX.

Se puede dotar de una bomba de carga de materia prima líquida o viscosa del tipo centrífuga o lobular.

Se puede incluir un equipo de producción de vacío completo con una bomba de vacío tipo anillo líquido y a presión controlada.

Este equipo puede disponer de un sistema de pesaje montado sobre células de carga para la carga y descarga de los productos con adición manual.

Puede disponer de un equipo de mezclado auxiliar para poder añadir al producto aditivos como colorantes, conservantes, etc. Está compuesto de un depósito de poca capacidad, de 50 a 500 litros útiles, con doble cámara para su calefacción o refrigeración. Está provisto de un agitador con disco tipo Cowles montado en tapa plana. Dispone de una válvula reguladora de caudal para su descarga. El equipo está conectado a la tubería de aspiración del mixer o del mezclador sólido-líquido para poder adicionar los minoritarios al grueso de la fórmula.
En sustitución del depósito auxiliar, en el MIX-5 se puede instalar una caldera fusora provista de su agitador tipo palas y un corta corriente.
