SBU-Basic – Elementos de Control
Monitoreo de válvula inteligente

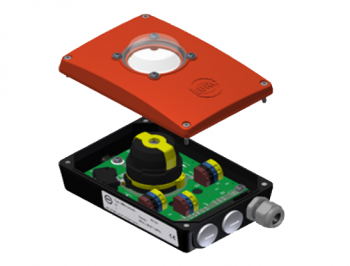

La nueva generación de cajas de interruptores SBU (Switch Box Unit) está diseñada para montarse directamente en nuestros actuadores neumáticos (según VDI / VDE 3845. EB4.1 – EB12.1). Mediante el diseño compacto se reducen las fuentes de error y el volumen de construcción.
Descripción
Technical data
Temperature range:
Standard -20°C to +70°C, Special design on request
Adjustment range:
max. three control switches, adjustable within 240°
Quantity Solenoid valve connections:
max. 2 inductors
Body:
Aluminium (powder-coated)
Seals:
NBR, optional Silicon
Contact termination:
Colour coded spring type terminals 2,5mm²
Screws:
Stainless Steel A4
Sensors:
2 or 3 microswitches,
2 or 3 V3 proximity switches,
2 proximity switches M12 or M8 Adjustment
2 or 3 V3 proximity switches,
2 proximity switches M12 or M8 Adjustment
Protection type:
IP 65, IP 67 and IP 68 to EN 60529
Marca
Ebro Armaturen
Ficha Técnica
| Modelo | Descarga |
|---|---|
| SBU-Basic | Descargar |
3D
Para solicitar los diseños 3D de un modelo, por favor envía una consulta.
