SC – Actuador

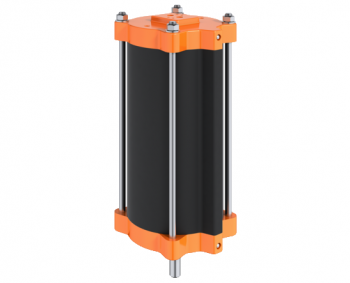

Actuador lineal neumático
Esta serie de actuadores neumáticos lineales está diseñada para automatizar válvulas de guillotina. Disponible en 6 tamaños y diferentes longitudes de carrera.
Descripción
Technical data
Design type:
Double-acting pneumatic linear actuator
Piston diameter:
Ø 100 mm
Ø 125 mm
Ø 160 mm
Ø 200 mm
Ø 250 mm
Ø 320 mm
Ø 125 mm
Ø 160 mm
Ø 200 mm
Ø 250 mm
Ø 320 mm
Control pressure:
max. 10 bar
Temperature range:
Standard: -30 to +100 °C
High and low temperature design on request
High and low temperature design on request
Stroke range:
90 mm up to 1030 mm
Output range:
4524 N – 46322 N (at 6 bar)
Control valve-fitting:
NAMUR, VDI / VDE 3845
Control medium:
clean and dry compressed air acc. to ISO 8573-1: 2010 min. class 3 Other supply media on request
Surface:
Body: anodized
Cover: powder-coated
Cover: powder-coated
Approvals/ Certificates:
Following the requirements of DIN EN 15714-3
Marca
Ebro Armaturen
Ficha Técnica
| Modelo | Descarga |
|---|---|
| SC | Descargar |
Instrucciones
| Modelo | Descarga |
|---|---|
| Operation Manual | Descargar |
3D
Para solicitar los diseños 3D de un modelo, por favor envía una consulta.
