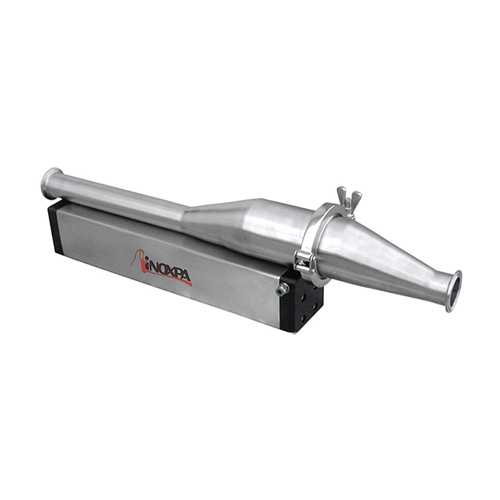

SteriPig Recuperación de Producto
El sistema PIG es ideal para recuperar el producto restante dentro de una tubería después del proceso de bombeo. Este producto puede tener un gran valor económico, con lo que nos interese su aprovechamiento, o también puede ser interesante eliminarlo de la tubería para facilitar la posterior limpieza mediante un CIP (“cleanning in place” o limpieza in situ). Otro beneficio que nos aporta este sistema, es la reducción del volumen de fluidos a mandar a depuradora, con el consecuente ahorro de energía y agua.
Su principal aplicación es en productos viscosos. Algunos ejemplos son geles, cremas, ungüentos, emulsiones o productos de gran valor económico para la industria cosmética y farmacéutica.
Descripción
Principio de funcionamiento
El Sistema Steripig ofrece una solución de recuperación de producto completamente higiénica ya que no hay ningún elemento que entre o salga de la instalación. La esfera se posiciona a través de un iman externo. Durante el proceso del CIP, cuando el caudal de líquido es suficiente, la esfera queda libre en el interior de las estaciones de envío y recepción evitando así cualquier zona de retención entre esfera y tubería.
El sistema Steripig está compuesto por una estación de envío, otra de recepción, el PIG (o esfera), dos detectores de posición (uno para cada estación), 4 válvulas de mariposa automáticas y 2 válvulas de 3 vías KH.
Se inicia el proceso situando la esfera en la posición de envío. Ésta se manda hacia la estación receptora mediante un fluido impulsor (normalmente aire comprimido) y a medida que se desplaza, empuja el producto que hay en la tubería para su aprovechamiento. Una vez el PIG ha llegado a la estación receptora, se puede limpiar toda la instalación mediante CIP, con la ventaja que incluso el PIG queda limpio. Acabada esta fase, se retorna la esfera a la estación de envío y la instalación queda lista para otra producción.
Diseño y características
El PIG puede pasar por codos de 1.5D.
Conexiones Clamp OD (estándar).
Disponible en diferentes tamaños, de 1 ½” (DN 40) hasta 3″ (DN 80).
Diseño higiénico según las especificaciones EHEDG.
Materiales
Partes metálicas en contacto con el producto: AISI 316 L
Otras partes metálicas: AISI 304
PIG: Silicona
Junta: EPDM según FDA 177.2600
Acabado superficial interno: Ra ≤ 0,5 µm
Opciones
Conexiones DIN, RJT, SMS…
Esferas en EPDM y Viton®.
Juntas en Silicona, PTFE, Viton®.
Diferentes niveles de automatización.
Cuadro eléctrico.
Marca
Inoxpa
Ficha Técnica
| Modelo | Descarga |
|---|---|
| SteriPig Recuperación de Producto | Descargar |
Instrucciones
| Modelo | Descarga |
|---|---|
| Operation Manual | Descargar |
