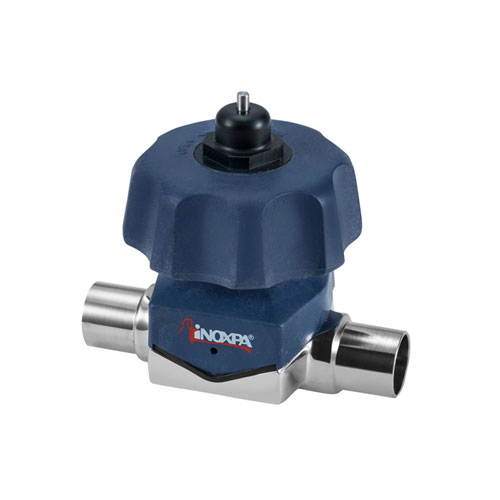

VeeValv Válvula de Diafragma

Las válvulas de diafragma de accionamiento manual o neumático, están especialmente diseñadas para usos en procesos higiénicos y asépticos en las industrias alimentaria y farmacéutica.

Además este tipo de válvula es válida para control o regulación de caudal y funciones de cierre/apertura.

LOGO INOXPA

Descripción

Principio de funcionamiento

El diafragma proporciona el cierre entre el cuerpo y bonete. No hay ningún contacto con el ambiente exterior y por eso la válvula es adecuada para procesos asépticos. Mediante el cierre de la válvula, el compresor presiona el diafragma sobre el asiento del cuerpo. Con el movimiento del compresor el diafragma se deforma y es forzado sobre el área del asiento, en el centro del cuerpo, cerrando el paso de flujo del producto. La interrelación entre el compresor y el cuerpo previene la compresión excesiva del diafragma.
La válvula puede ser accionada manual o neumáticamente y controlada mediante cabezales de control y electroválvulas.

Diseño y características

Paso de flujo sin obstáculos. Alto factor Kv.
Control de compresión del diafragma.
Actuador compacto.
Actuador neumático normalmente cerrado (NC) en su versión estándar.
Accionamiento estanco sin mantenimiento (versión en inoxidable).
Accionamiento manual con limitador de carrera (excepto tamaño Nº4).
Detector de fugas.
Indicador de posición.
Intercambiabilidad de piezas.
Maneta ergonómica.
Trazabilidad de componentes.

Materiales

Piezas en contacto con el producto Acero inoxidable AISI 316L (1.4404)
Otras piezas de inoxidable Acero inoxidable AISI 304 (1.4301)
Piezas de plástico PP + 30 GF
Diafragma EPDM (según FDA 177.2600 y USP Class VI)

Acabado superficial:
Interno Ra ≤ 0,5 µm
Externo Pulido brillante

Tamaños disponibles DN ¼” – DN 2″

Conexiones Soldar y Clamp OD / DIN

Opciones

Diafragma en FPM, VMQ (segun FDA 177.2600 y USP class VI) y PTFE / EPDM separada (segun FDA 177.2600) .
Accionamiento manual o neumático.

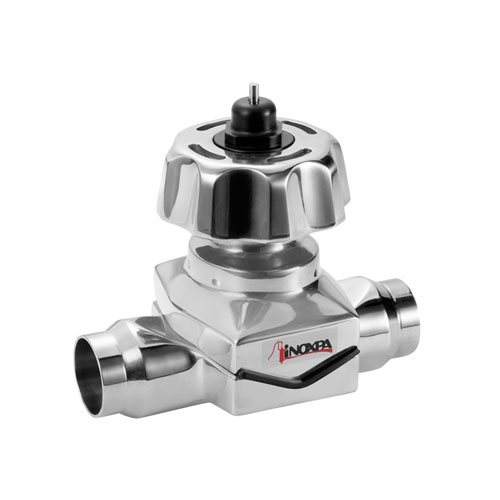

Maneta en acero inoxidable o en plástico.
Bonete en acero inoxidable o en plástico.
Actuador neumático normalmente abierto (NO) y doble efecto.
Actuador neumático con limitador de carrera.
Actuador neumático con detector externo.
Cabezal de control con detectores y electroválvulas.
Válvula de control con electroposicionador digital.
Válvula fondo de tanque.
Distintos tipos de conexiones.
Certificados de material y rugosidad.
