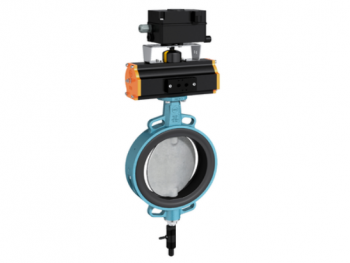

ViDos – Válvula de Mariposa
El disco vibrante mantiene los productos en movimiento
Una válvula de proceso tipo wafer con un vibrador montado en el eje inferior. El disco se pone en vibraciones lineales antes de abrirse para mantener el producto en movimiento reduciendo así la compresión. La frecuencia se controla mediante la presión del aire.
Descripción
Technical data
Nominal diameter:
DN 150 – DN 400
Face-to-face:
EN 558 Series 20
ISO 5752 Series 20
API 609 Table 1
ISO 5752 Series 20
API 609 Table 1
Flange accommodation:
EN 1092 PN 10/16
ASME Class 150
ASME Class 150
Flange Surface Design:
EN 1092 Form A/B
ASME RF, FF
ASME RF, FF
Top flange:
EN ISO 5211
Marking:
EN 19
Tightness check:
EN 12266 (Leakage rate A)
ISO 5208, Category 3
ISO 5208, Category 3
Temperature range:
-10°C to +200°C (depending onpressure, medium and material)
Max. Operating pressure:
max. 10 bar
Marca
Ebro Armaturen
Ficha Técnica
| Modelo | Descarga |
|---|---|
| ViDos | Descargar |
3D
Para solicitar los diseños 3D de un modelo, por favor envía una consulta.
