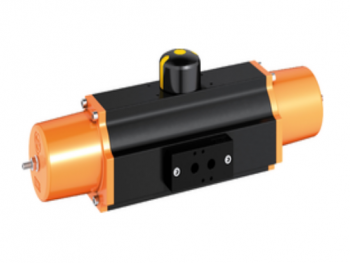

EB-SYS – Actuador
Actuador neumático
El principio de yugo escocés de los actuadores EB coincide exactamente con las características de par de la válvula, lo que reduce el tamaño y el consumo de aire.
Descripción
Technical data
Torque range:
35 – 3590 Nm (Air alimentation 6 bar)
End positions:
réglable de -8°/+3°
Limit switch- and Control valve-fitting:
VDI / VDE 3845
Control pressure:
min. 2,5 bar, max. 8 bar
Control air:
Filtered compressed air dry or lubricated.The pressure condensation point in accordance with (ISO 8573-1:2010, Class 3) has to be ? – 20°C or 10°C under ambient temperature.The maximum particle size in accord-ance with (ISO 8573-1:2010, Class 5) should not exceed 40 ?m.For cycles ? 4 /min please lubricate.
Temperature range:
-20°C to +80°C (standard)
-40°C to +80°C (low temperature)
-15°C to +120°C (high temperature)
-40°C to +80°C (low temperature)
-15°C to +120°C (high temperature)
Valve interface:
EN ISO 5211
Cylinder liner:
high quality marine grade Aluminium alloy, hard anodized.other coatings upon request.
Marca
Ebro Armaturen
Ficha Técnica
| Modelo | Descarga |
|---|---|
| EB-SYS | Descargar |
Instrucciones
| Modelo | Descarga |
|---|---|
| Operation Manual | Descargar |
3D
Para solicitar los diseños 3D de un modelo, por favor envía una consulta.
